認識這60種配電箱柜圖例,沒有看不懂的電氣圖紙
編輯 時間:2019-05-13
  圖紙中的圖例,是對于圖紙中圖形符號的定義,表示這種圖形代表什么設備或者有什么含義,圖例對于圖紙的重要性不言而喻,可以說,沒有圖例是看不懂圖紙。就算沒看過的圖紙的人,也一定看過地圖,地圖邊上總會給出山川河流和省會、首都圖例,CAD圖紙的圖例和這個道理是一樣的。













		    做電氣工程預算、施工的相關技術人員,在看電氣圖紙的時候會遇到大量的配電箱、配電柜,像常見的照明配電箱、電表箱、動力配電柜、應急配電箱等,每一套圖紙都會聲明配電箱柜的圖例。下面來看一下常見的60種配電箱和配電柜的圖例,看完這些圖例再也不用愁看不懂電氣圖紙。

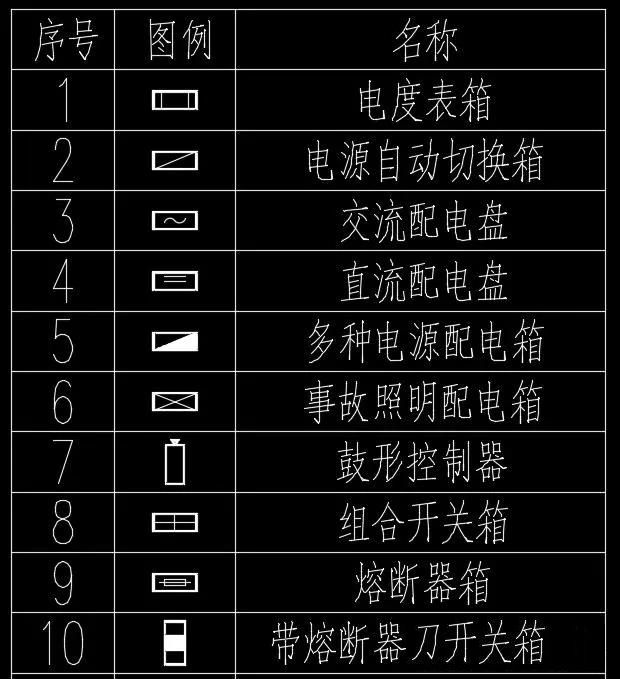

配電箱、配電柜圖例一

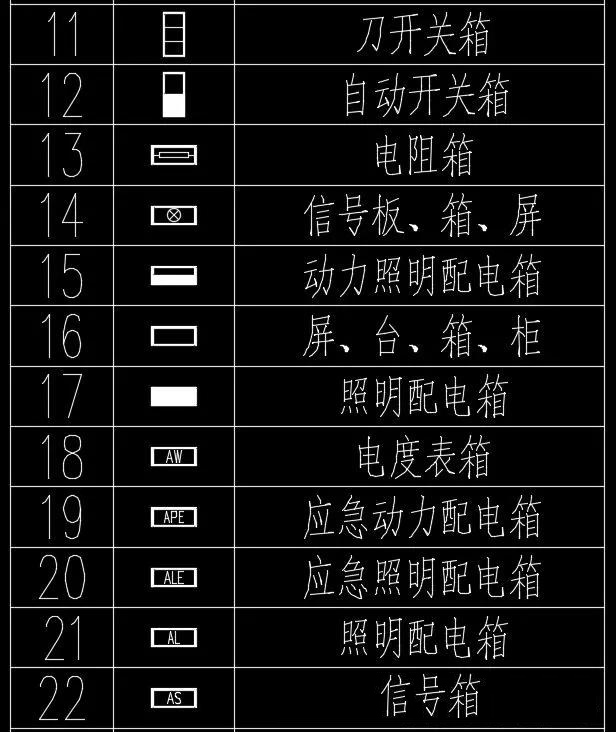

配電箱、配電柜圖例二

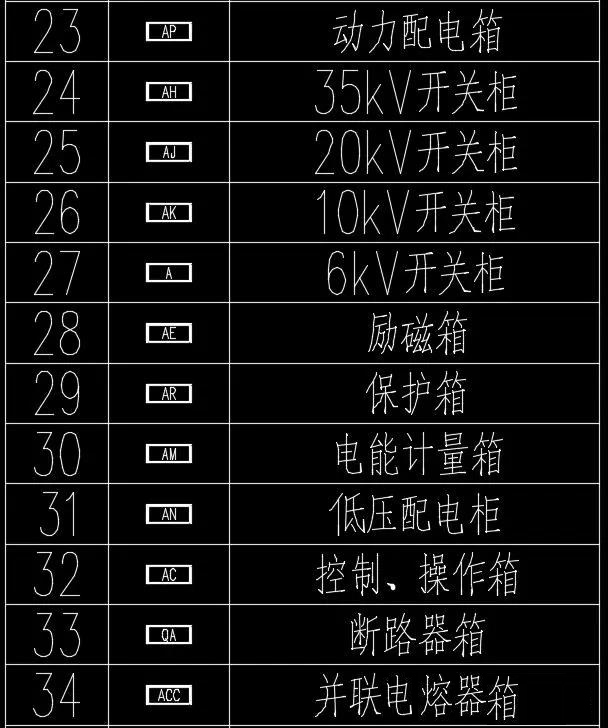

配電箱、配電柜圖例三

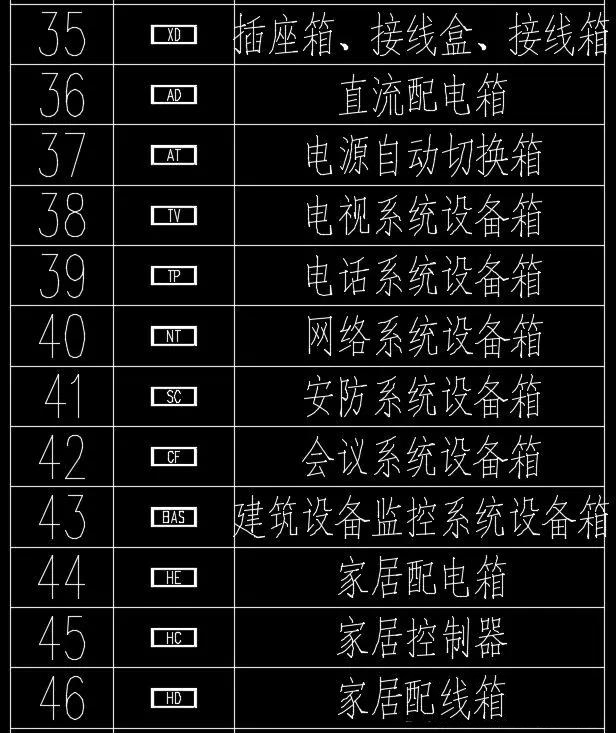

配電箱、配電柜圖例四

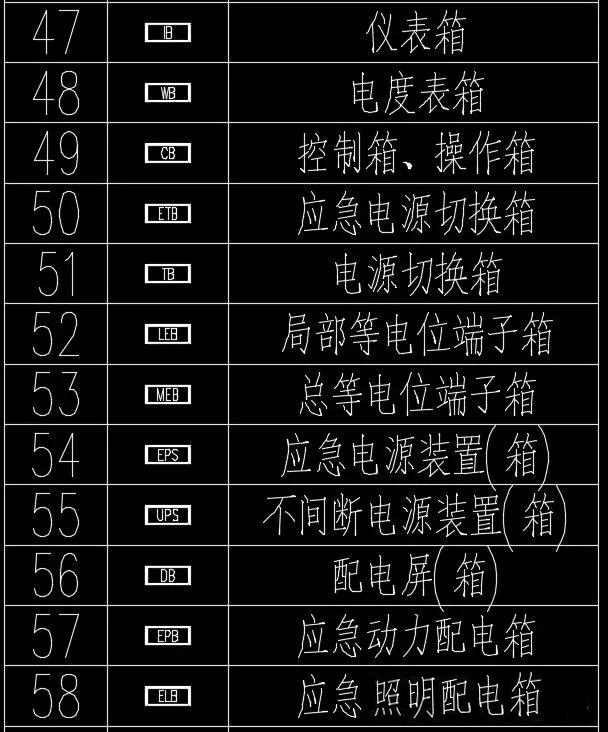

配電箱、配電柜圖例五

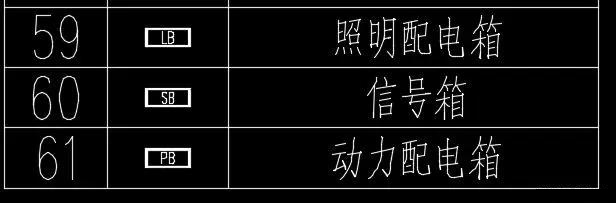

配電箱、配電柜圖例六
